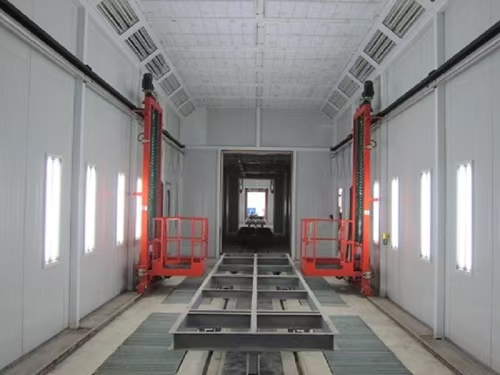

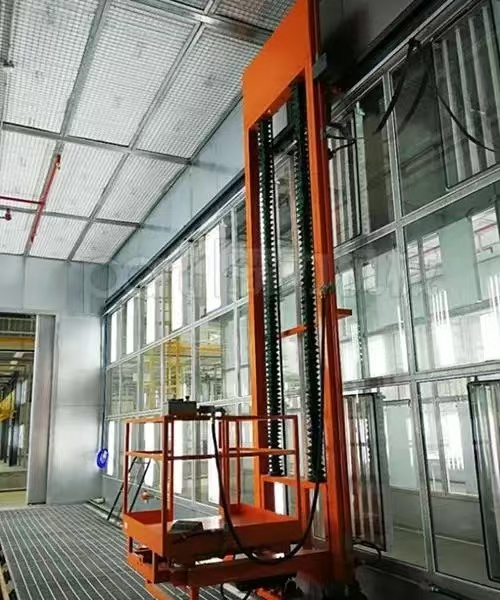

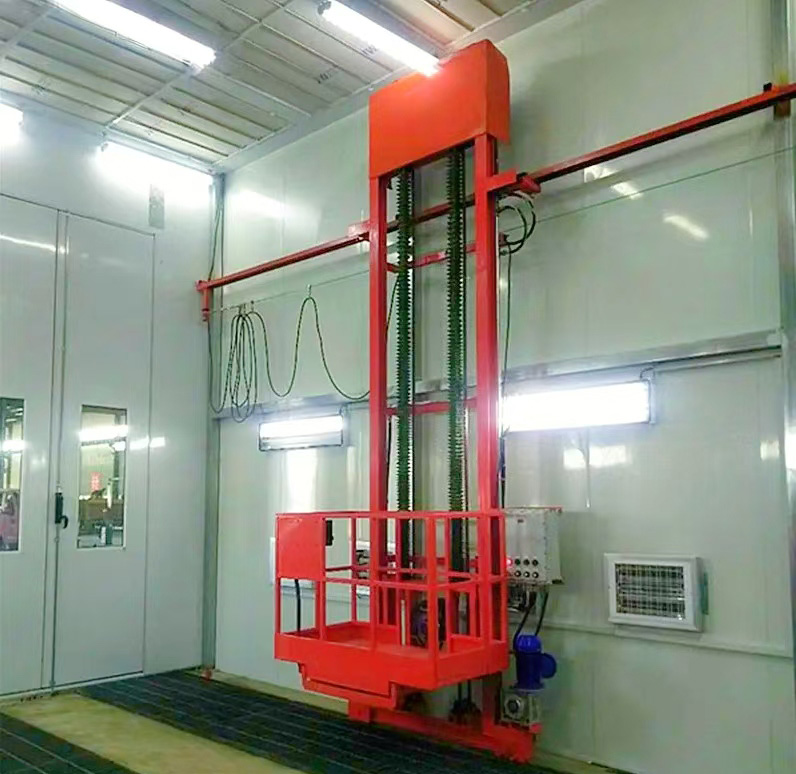

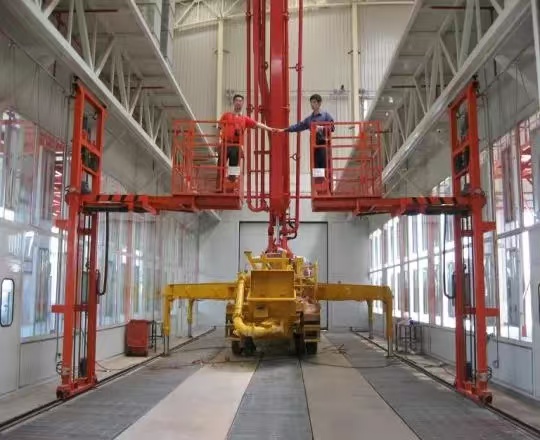

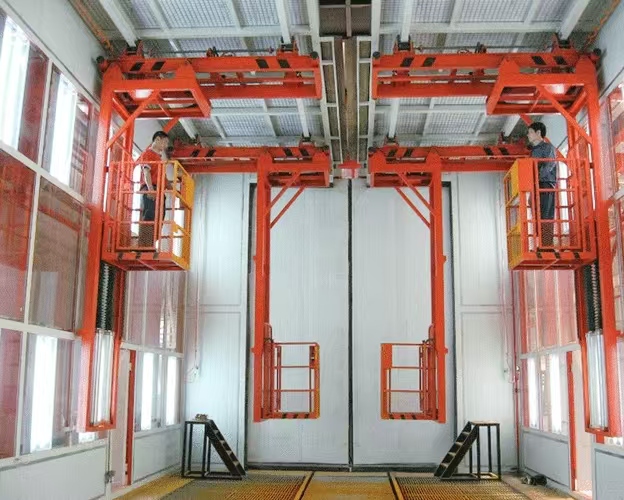

三維升降平臺適用于各種規格的中小型噴漆烤漆房及打膩?zhàn)訉?zhuān)用三維小車。具有結構牢固、升降平穩、操作簡單、使用方便等優點。是汽車涂裝噴、烤漆等行業中不可缺少的輔助設備。供電采用拖纜供電，拖纜要有拖鏈軌道,所有電機及室內電器元件均需防爆。工作臺設置的安全保護裝置有：上升、下降保護裝置；工作臺欄桿保護及鐵鏈保護、三個方向的動作電氣連鎖保護等。三維升降平臺小車工作臺操作控制面板置于工作臺一側，以方便工人操作，除具備正常運行按鈕外，還有點動功能、急停按鈕。

一、概述
SW型升降臺適用于客車、火車制造、汽車修理行業對大中型客車烤漆房噴漆專用設備，對大中型客車的車身裝飾，以及噴涂底漆、面漆等流水作業不可缺少的輔助設施，操作平臺是為減速機減速后，傳動軸和鏈輪、鏈條變換傳遞來實現的，該機布局合理，結構緊湊，使用方便靈活，操作安全可靠，降底了工人的勞動強度，提高了工作效率，是廣大客火車、各種涂裝設備制造及汽車修理廠創優產品 *理想設備之一。

二、工作原理
1）、基本原理：

本三維工作臺采用蝸輪蝸桿減速機減速后，通過傳動軸及鏈輪鏈條的機械傳動方式，將旋轉運動轉化為垂直升降運動，驅動裝置設在小車頂部，使用兩條循環鏈，在驅動鏈輪作用下使吊籃上、下往復運動，設有行程開關保護。橫向、縱向行走裝置均為四輪驅動式，保險裝置為鏈條、鋼絲繩雙重保險。

設備具有三個方向的動作， 是沿地面軌道的水平(前后方向)運動；第二是沿雙立柱上下的升降運動；第三是垂直于立柱的伸縮運動；其傳動均為防爆電機加減速機形式，每個運動部位配有滾輪在軌道上行走，減少摩擦系數，保證工作臺各個方向的運行靈活。
另工作臺設置有防墜落裝置、工作臺欄桿保護(欄桿高度≥1.2m)等安全裝置。當平臺工作時，還帶有報警裝置。
2）、操作控制：
控制系統主要由滑纜、導線、限位裝置、操作按扭盒等組成。掛線軌道為鋼制C型材，安裝在三維小車的內側。行走導線采用多股扁平軟電纜線，由滑輪吊掛在滑軌上。限位裝置采用行程開關，設置在滑槽 *高處和 *低處，起限位保護作用。操作按鈕盒采用防爆型，設置在工作臺籠處，便于作業人員操作使用。按鈕盒上設置總開關、上升、下降、前進、后退等指示。
該工作臺操作控制面板置于工作臺一側，以方便工人操作，除具備正常運行按鈕外，還有急停按鈕等。

三、基本參數
1、吊籃升限：   +6m（吊籃底離地面高度，可根據客戶需要定制）
2、吊籃高度：   +0.8m
3、吊籃橫向可移長度：   15000mm（可根據客戶需要定制）
4、吊籃縱向可移長度：    4000mm（可根據客戶需要定制）
5、吊籃升降速度：   5m/min
6、吊籃平移速度：   4m/min
7、驅動方式：      電動
8、使用頻率：    50HZ±1
9、電壓：  380V
10、升降電機功率： 1.5KW
11、橫向移動電機功率：1.1KW
12、縱向移動功率：1.1kw
13、吊籃整體載重度：150Kg
